Iptables

基本介绍

netfilter是位于Linux内核空间的防火墙安全框架, 主要功能有网络地址转化NAT、数据包内容修改、数据包过滤

基本概念

链

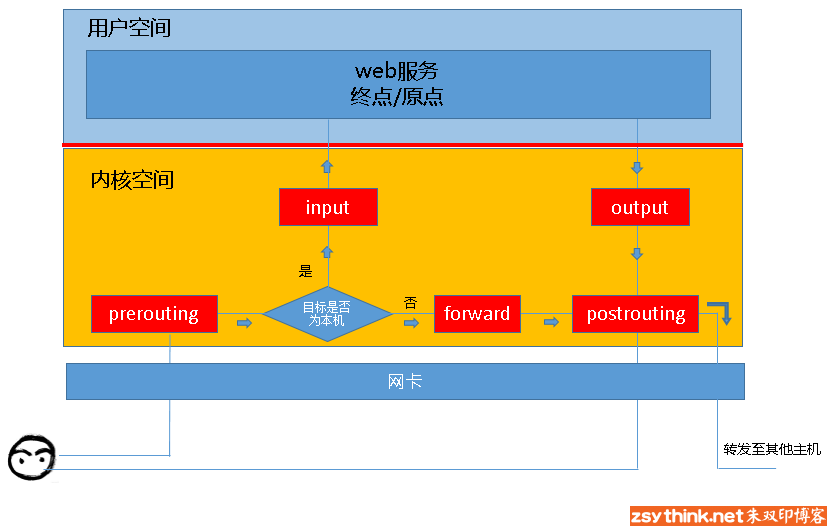

iptables有prerouting, forward, postrouting, input, output五大链

分别对应着路由前, 转发, 路由后, 进入本机, 从本机出

规则

指定匹配条件, 符合匹配条件则执行规则对应的动作

匹配条件有源地址Source IP, 目标地址Destination IP, 源端口Source Port, 目标端口Destination Port等

表

每个链上均有不同规则, 将规则按照功能进行集合就形成了表

iptables默认有filter, nat, mangle, raw四个表

表的优先级为raw > mangle > nat > filter

由于不同链的分工不同, 部分表仅能使用在部分链上(下表CentOS 7?)

基本操作

查

iptables -t TABLE_NAME -nvL CHAIN_NAME --line
# -t 指定table, 若未指定默认使用filter
# -n 不对ip地址进行反解
# -v 查看详细信息
# -x 显示详细计数值
# -L 列出所有规则
# --line 显示序号
## policy 默认策略

删

# 清空TABLE_NAME在CHAIN_NAME的所有规则
iptables -t TABLE_NAME -F CHAIN_NAME

# 删除指定num条规则
iptables -t TABLE_NAME -D CHAIN_NAME num

iptables -t TABLE_NAME -D CHAIN_NAME -s IP -j TARGET
# 删除TABLE_NAME在CHAIN_NAME中符合所有条件的规则
# -s 指定源IP
# -j 指定动作

增

iptables -t TABLE_NAME -I/A CHAIN_NAME -s IP -j TARGET
# 向TABLE_NAME在CHAIN_NAME中添加一条规则
# -I [num] 将规则插在最前/第num条
# -A 将规则插在最后条
# -s 指定源IP
# -j 指定动作

改

iptables -t TABLE_NAME -R CHAIN_NAME num -s IP -j TARGET
# 修改TABLE_NAME在CHAIN_NAME中第num条规则, 注意, 若要修改规则必须将所有参数加上, 否则未指定参数全会被改为默认值

# 修改默认策略
iptables -t TABLE_NAME -P CHAIN_NAME TARGET

例1:

root@VM-4-6-ubuntu:~# iptables -t filter -nvL INPUT --line
Chain INPUT (policy ACCEPT 3800 packets, 327K bytes)
num pkts bytes target             prot opt in out source    destination
1   400K 66M   YJ-FIREWALL-INPUT  all  --  *  *   0.0.0.0/0 0.0.0.0/0

默认策略为ACCEPT, 已接受3800个包, 共计327Kb
INPUT里边有一条filter表的规则, 源地址和目的地址均为所有IP地址, 所有协议均可, 数据流入和流出所有接口都可以, 若匹配上述条件则执行YJ-FIREWALL-INPUT动作

例2:

iptables -t filter -I INPUT -s 192.168.1.146 -j DROP

在INPUT链中filter表里插入新规则, 对于所有192.168.1.146发来的报文一律执行DROP

保存及恢复配置

iptables-save    > filepath
iptables-restore < filepath

匹配条件

基础匹配条件
# source      源地址
-s 192.168.134.154                 # 指定单个IP
-s 192.168.134.154,192.168.134.155 # 指定多个IP
-s 192.168.134.0/24                # 指定整个网段
! -s 192.168.134.154               # 对匹配条件取反
# destination 目的地址
-d 192.168.134.154                 # 指定单个IP
-d 192.168.134.154,192.168.134.155 # 指定多个IP
-d 192.168.134.0/24                # 指定整个网段
! -d 192.168.134.154               # 对匹配条件取反
# prot        报文协议
-p tcp,udp,udplite,icmp,icmpv6,esp,ah,sctp,mh # 指定报文协议(CentOS 7)
# in          网卡接口
-i eth0
# out
-o wlan0



拓展匹配条件
# tcp/udp模块 + multiport模块
## dport destination-port 目标端口 要求指定使用协议
-p tcp -m tcp --dport 22 # -m 指定拓展模块名称 dport和sport均由tcp拓展模块实现
-p tcp -m tcp --dport 22:25 # 连续端口
-p tcp -m multiport --dport 22,25,80 # 离散端口
-p tcp -m multiport --dport 22,25:80 # multiport模块仅能给予tcp,udp使用
## sport source-port      源端口  要求指定使用协议
-p tcp -m tcp --sport 22 # 与上同

# iprange模块 指定一段连续IP地址范围
## src-range   源地址所在范围
-m iprange --src-range 192.168.1.1-192.168.1.5
## dst-range 目的地址所在范围
-m iprange --dst-range 192.168.1.1-192.168.1.5

# string模块 字符串匹配
-m string --algo bm --string "abc" # 使用bm算法匹配 bm/kmp

# time模块 根据时间段匹配报文
-m time --timestart 09:00:00 --timestop 18:00:00 # 早上9点到下午6点
-m time --weekdays 6,7                           # 周六周日
-m time ! --weekdays 6                           # 可取反
-m time --monthdays 26,27                        # 每月26, 27号
-m time ! --monthdays 26                         # 可取反
-m time --datestart 2024-09-10 --datestop 2025-09-09 # 起止日期

# connlimit模块 设置并发限制
-m connlimit --commlimit-above 2 # 连接数大于2时匹配
-m connlimit --commlimit-above 2 --connlimit-mask 24 # C类网段连接数大于2时匹配

# limit模块 限制报文速度
-m limit --limit 10/minute # 每分钟最多10个包
-m limit --limit 10/minute --limit-burst num # 每分钟最多10个包, 空闲时最多有num个包通过
## minute second hour day

# tcp-flags拓展匹配条件 对tcp头的标志位进行匹配
-m tcp --tcp-flags SYN,ACK,FIN,RST,URG,PSH SYN # 对SYN,ACK,FIN,RST,URG,PSH标志位进行匹配, 其中SYN必须为1, 其他部分必须为0
-m tcp --tcp-flags ALL SYN # 与上述等价
-m tcp --syn # 与上述等价

# icmp模块 可用sport和dport
-p icmp -m icmp --icmp-type 8/0 # 匹配type为8, code为0的报文, 即ping请求报文
-p icmp -m icmp --icmp-type "echo-request" # 与上述相同

# state模块 实现连接追踪
## 所有报文分为5种状态
## NEW           连接中第一个包
## ESTABLISHED   NEW后的包
## RELATED       与其他报文有关系的包
## INVALID       无法识别/无状态
## UNTRACKED     未被追踪
-m state --state RELATED,ESTABLISHED # 对ESTABLISHED和RELATED包进行匹配

例:

iptables -I INPUT -s 124.220.94.103 -p tcp -m tcp --dport 22 -j REJECT
对124.220.94.103向本机22口发来的tcp报文进行拒绝, 即拒绝ssh

iptables -I INPUT -m iprange --src-range 192.168.134.154-192.168.134.255 -j DROP
对192.168.134.154到192.168.134.255范围内ip发来的请求一律进行拒绝

iptables -I INPUT -m string --algo bm --string "abc" -j REJECT
对明文含有abc的报文进行拒绝

iptables -I OUTPUT -p tcp -m tcp --dport 80 -m time --weekdays 6 -j REJECT
对每周六向本机80端口发来的报文进行拒绝

iptables -I INPUT -p tcp --dport 22 -m connlimit --connlimit-above 5 -j REJECT
iptables -I INPUT -p tcp --dport 22 -m connlimit ! --connlimit-above 5 -j ACCEPT
每个IP地址最多同时占5个22口的连接(需考虑默认策略)

iptables -I INPUT -p icmp -m limit --limit 10/minute -j ACCEPT
期望每分钟最多10个包通过, 但注意令牌桶算法以及默认策略

iptables -I INPUT -p tcp -m tcp --dport 22 --tcp-flags ALL SYN -j REJECT
对tcp报文中的标志位进行匹配, 若SYN位为1, 其他位为0, 则执行拒绝

iptables -I INPUT -p icmp -m icmp --icmp-type 8/0 -j REJECT
拒绝所有type8 code0的icmp报文, 即拒绝别人的ping请求报文

iptables -A INPUT -j REJECT && \
iptables -I INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
仅通过RELATED包RELATED包, 其他包全部拒绝

黑白名单

• 黑名单, 默认策略为ACCEPT, 对特定报文进行拦截
• 白名单, 默认策略为DROP, 允许特定报文通过

自定义链

iptables -t filter -N CHAIN_NAME # 创建自定义链

iptables -t filter -I INPUT -j CHAIN_NAME # 引用自定义链

iptables -t filter -E CHAIN_NAME NEW_CHAIN_NAME # 修改自定义链名字

iptables -X NEW_CHAIN_NAME # 删除自定义chain, 要求没有被引用且其中无规则

例.

iptables -N IN_WEB # 创建名为IN_WEB的自定义链
iptables -I IN_WEB -s 192.168.134.154 -j REJECT # 对192.168.134.154发来的报文一律拒绝
iptables -I INPUT -p tcp --dport 80 -j IN_WEB # 对于发往80端口的tcp报文一律转交IN_WEB

拓展动作

# REJECT
## --reject-with选项 设置提示信息
### 可用参数:
#### icmp-net-unreachable
#### icmp-host-unreachable
#### icmp-port-unreachable 默认
#### icmp-proto-unreachable
#### icmp-net-prohibited
#### icmp-host-pro-hibited
#### icmp-admin-prohibited
-j REJECT --reject-with icmp-host-pro-hibited # 设置提示信息为icmp-host-pro-hibited

# LOG 对符合条件的报文相关信息记录到日志中, 继续交给下面报文处理
# 日志位置在/etc/syslog.conf, 配置kern.warning /var/log/iptables.log
## --log-level选项, 指定日志级别, 有emerg, alert, crit, error, warning, notice, info, debug
## --log-prefix选项, 给相关信息添加标签, 不超过29个字符
-j LOG --log-prefix "test"

# NAT 网络地址转换
# Source Network Address Translation + Destinationnetwork address translation
# SNAT解决内网上网问题, DNAT解决内网穿透问题
-j SNAT --to-source 121.248.201.8 # 将符合条件的报文源地址改为121.248.201.8
-j DNAT --to-destination 192.168.134.154:80 # 将符合条件的报文目的地改为192.168.134.154:80

# MASQUERADE 动态地址转换, 与SNAT功能类似但不用指明明确IP

# REDIRECT 本机端口映射
-j REDIRECT --to-ports 8080 # 将报文重定向到本机8080端口

例.

iptables -t nat -A POSTROUTING -s 192.168.6.0/24 -j SNAT --to-source 121.248.201.8
将192.168.6.0/24网段发来的所有报文源地址改为121.248.201.8, iptables会自动维护NAT表, 将响应报文的目标地址转换回来

iptables -t nat -A POSTROUTING -d 121.248.201.8 -p tcp --dport 3389 -j DNAT --to-destination 192.168.6.1:3389
对于发往本机121.248.201.8的3389端口的请求, 将其一律转交给192.168.6.1:3389, 注意SNAT双向通讯

iptables -t nat -IPOSTROUTING -s 192.168.6.0/24 -o eth0 -j MASQUERADE
对于192.168.6.0/24网段发来的报文一律改为eth0的地址转发

详细样例

wlan分析

# 暂时开启网络转发功能
echo 1 > /proc/sys/net/ipv4/ip_forward
sysctl -w net.ipv4.ip_forward=1
# 永久开启网络转发功能
echo "net.ipv4.ip_forward = 1" > /etc/sysctl.conf

iptables -t nat -A POSTROUTING -o !wlan0 -s 192.168.6.0/24 -j MASQUERADE
# 对于源地址为192.168.6.0/24网段, 目标网卡不是wlan0的报文进行动态SNAT

docker网络分析

iptables -t nat -nvL

PREROUTING

• Chain PREROUTING (policy ACCEPT 963 packets, 29576 bytes)

OUTPUT

• Chain OUTPUT (policy ACCEPT 1021 packets, 65958 bytes)

POSTROUTING

• Chain POSTROUTING (policy ACCEPT 1212 packets, 77070 bytes)

DOCKER

• Chain DOCKER (2 references)

分析:

首先在PREROUTING, 若数据包的目标地址类型属于本机系统的本地网络地址, 则跳转到DOCKER

在DOCKER中判断, 若是从docker0网卡流入的, 则直接返回

若报文不是从docker0网卡流入, 且是发给本机的10100端口, 则进行DNAT, 将其ip地址转为172.17.0.2(相当于容器启动时-p 10100:10100)

若报文不是从docker0网卡流入, 且是发给本机的443端口, 则进行DNAT, 将其ip地址转为172.17.0.3(相当于容器启动时-p 443:443)

---

在OUTPUT中, 若数据包的目标地址不是127.0.0.1, 且目标地址类型属于本机系统的本地网络地址, 则跳转DOCKER

在DOCKER中被无条件捕获并返回?为啥要这么来一下

---

在POSTROUTING中, 若报文ip是172.17.0.0/16网段, 流向的网卡不是docker0, 则进行动态网络地址转换

若报文源ip和目的ip均是172.17.0.2, 且目的端口是10100, 则进行动态网络地址转换

若报文源ip和目的ip均是172.17.0.3, 且目的端口是443, 则进行动态网络地址转换

iptables -t filter -nvL

FORWARD

• Chain FORWARD (policy DROP 0 packets, 0 bytes)

DOCKER

• Chain DOCKER (2 references)

DOCKER-ISOLATION-STAGE-1

• Chain DOCKER-ISOLATION-STAGE-1 (1 references)

DOCKER-ISOLATION-STAGE-2

• Chain DOCKER-ISOLATION-STAGE-2 (2 references)

DOCKER-USER

分析:

首先报文进入FORWARD, 被FORWARD 1无条件捕获跳转DOCKER-USER(猜测可能是docker留给用户修改的)

随后从DOCKER-USER返回, 被FORWARD 2无条件捕获跳转DOCKER-ISOLATION-STAGE-1

若报文是由docker0网卡流入, 但目的地不是docker0网卡, 则被DOCKER-ISOLATION-STAGE-1 1捕获, 前往DOCKER-ISOLATION-STAGE-2, 否则返回

若报文目的地是docker0网卡, 则直接丢弃(与上文矛盾, 所以没有任何匹配), 否则返回

回到FORWARD, 所有发给docker0网卡的RELATED和ESTABLISHED类型报文全部接受

继续FORWARD, 所有发给docker0网卡的报文捕获跳转DOCKER

如果该报文是由非docker0网卡发往docker0网卡, 目的地为172.17.0.2, 目标端口是10100, 则进行接受

如果该报文是由非docker0网卡发往docker0网卡, 目的地为172.17.0.3, 目标端口是443, 则进行接受

返回FORWARD, 若报文是从docker0网卡发往非docker0网卡, 则直接接收

若报文是从docker0网卡发往docker0网卡, 则直接接收

有点云里雾里)
